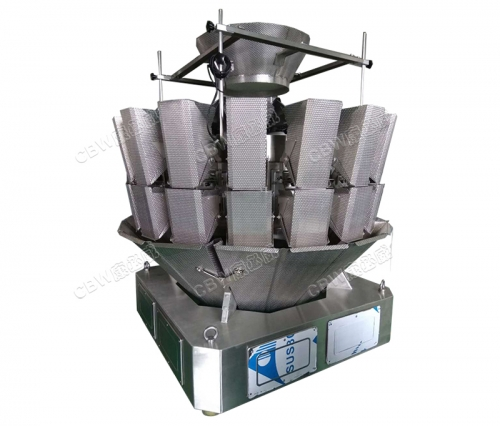

多头微机组合秤的基本构成

2021/06/08阅读量：2605

组合秤的基本构成为：主振盘、主振机、线振盘、线振机、进料斗、称重斗、斜槽、集料斗、步进电机、驱动板、模块转换装置、主控板。

多头微机组合秤工程学名又称“选择组合衡器”。它是由多个的进料出料结构的称量单元组成。利用排列组合原理将称量单元的载荷量进行自动优选组合计算，得出佳、接近目标重量值的重量组合进行包装。

多头微机组合秤有很多个“头”，其实也就是“称重斗”，按现今食品包装业常用的斗数类型，分为8斗，10斗，12斗，14斗，16斗，20斗，24斗等。按使用环境类型也分为防水型、防锈型、抗碰撞型、通用型等，被食品包装、日化，烟草、五金（颗粒）行业所采用。按外形分为双开门，大柱型，双斜槽，低噪音单开门型。提升机加料经过上料盘，使物料集中到主振盘上，再通过主振盘的振动，使物料在主振盘上把物料均匀分布到线振盘中。当上料盘中物料没有或不够被料位光电检测器测出，就向主板发出信号，再通过主板向提升机发出给料信号加料。

线振机振动，通过振幅和线振加料时间把物料送到每个缓冲斗中。步进电机工作，打开缓冲斗把斗中的物料送到称重斗中，当参与组合的称重斗放料或当称重斗中物料不够时，缓冲斗中的物料将会自动流入称重斗中。物料在称重斗中，通过传感器产生重量信号，经过AD模块处理变成数字信号并通过数据总线传送给智能控制设备的主板。

主板上的CPU读取并记录称重斗的重量，再通过计算、分析、组合、筛选，选出接近目标重量的多头微机组合称重斗，并发出组合秤已称好物料准备放料的就绪信号。当CPU收到包装机发出的允许放料信号时，CPU就发出命令启动驱动器驱动步进电机，打开被选中的称重斗，把物料卸到斜槽中进入集料斗。如果没有集料斗就直接进入包装机，并向包装机发出已经排料的放料信号。称重斗放料后，缓冲斗会及时向称重斗补料、称重、组合，为下一次放料作准备。
